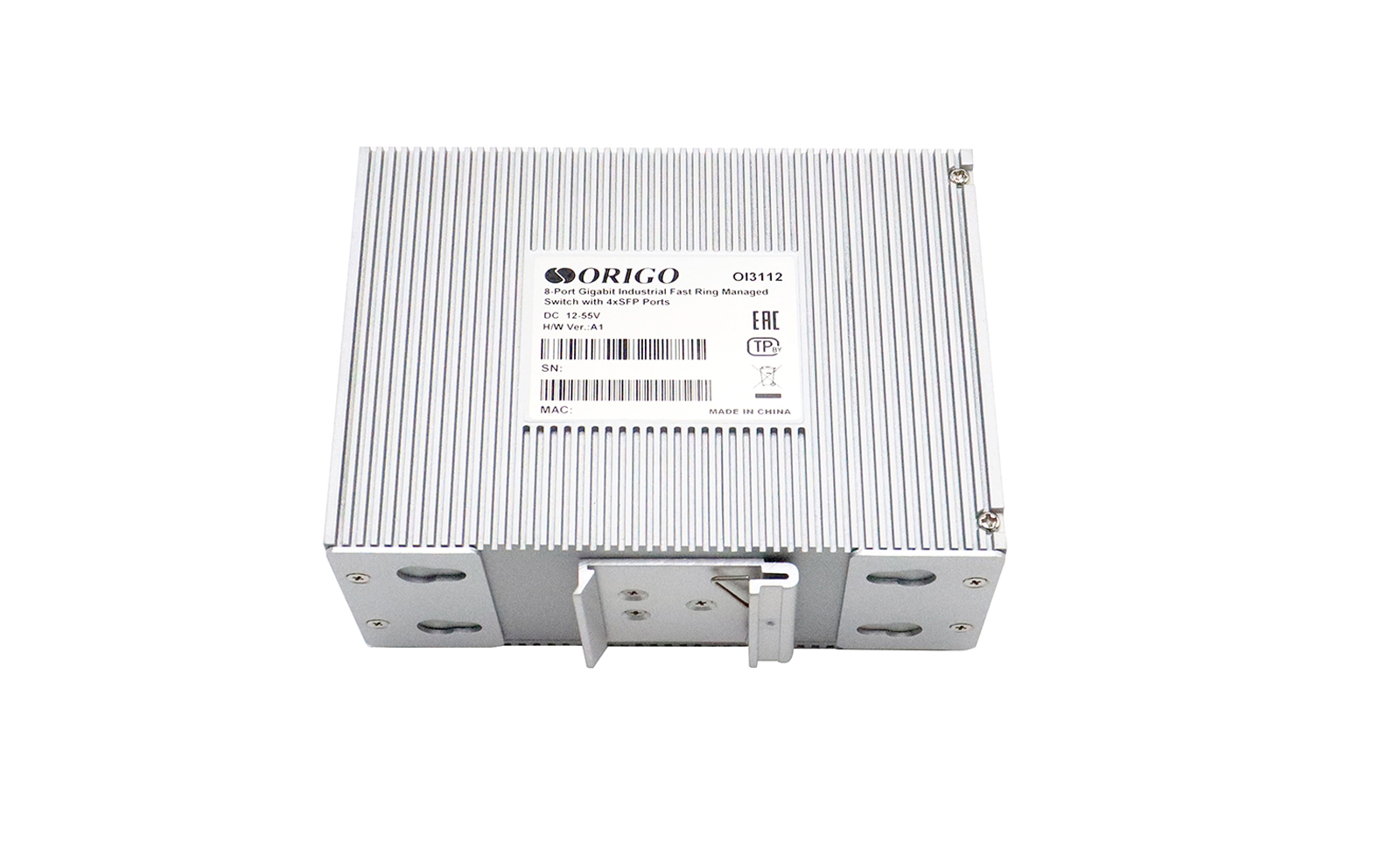

OI3112 – промышленный управляемый L2-коммутатор c 8 портами 10/100/1000Base-T и 4 портами SFP.
Коммутатор ORIGO OI3112 предназначен для построения защищенных отказоустойчивых сетей передачи данных на объектах с повышенными требованиями к условиям эксплуатации.
Коммутатор работает в широком диапазоне температур от -40 до 75 °C и поддерживает подключение двух независимых источников питания постоянного тока с возможностью резервирования, например, OI75WPSU, OI120WPSU или OI240WPSU. Коммутатор устойчив к вибрации и воздействию электростатических разрядов до 8 кВ. Прочный металлический корпус с защитой IP40 и пассивная система охлаждения без вентиляторов позволяют оборудованию стабильно работать в сложных промышленных условиях.
Функциональные возможности коммутатора включают поддержку статической маршрутизации, функции виртуальных локальных сетей, качества обслуживания (QoS), управления многоадресной рассылкой, обеспечения безопасности и контроля за подключением пользователей.
Для повышения производительности и отказоустойчивости сети реализована поддержка агрегирования каналов связи (LACP), резервирование соединений с помощью протоколов STP/RSTP/MSTP и функция защиты от образования петель LoopBack Detection. DIP переключатели SCP и Fast Ring позволят быстро активировать защиту от широковещательного шторма и функцию ERPS, обеспечивающую минимальное время восстановления связи при отказе одной из линий в кольце.
| Аппаратное обеспечение | |
| Процессор и память | • Процессор: RTL8382MI • Оперативная память: 128 МБ • Flash-память: 32 МБ |
| Порты | • 8 портов 10/100/1000Base-T (RJ-45) • 4 порта 1000Base-X SFP • Консольный порт с разъемом RJ-45 |
| Стандарты и функции | • IEEE 802.3 10Base-T • IEEE 802.3u 100Base-TX • IEEE 802.3ab 1000Base-T • IEEE 802.3z 1000Base-X • IEEE 802.3x (Управление потоком в режиме полного дуплекса) • IEEE 802.3az Energy-Efficient Ethernet • Автоматическое определение MDI/MDIX на всех медных портах |
| Индикаторы | • Power - Горит – питание включено - Не горит – питание выключено • Link/Act (для портов 1 – 12) - Горит постоянно – устройство подключено - Мигает – передача данных - Не горит – соединение не установлено • SYS - Мигает – Коммутатор работает корректно - Не горит – Коммутатор загружается или произошел сбой |
| DIP-переключатели | • Fast Ring для включения/выключения кольцевого резервирования ERPS • SCP для включения/выключения защиты от широковещательного шторма |
| Реле сигнализации | • Один релейный выход (сухие контакты) для оповещения о сбое питания коммутатора • Нагрузочная способность контактов реле: - 2А при 30V DC - 0,5А при 125V DC |
| Разъем питания | • DC: клеммный блок для подключения до двух независимых источников питания (от 12 до 55 В DC) |
| Система вентиляции | • Пассивная (без вентиляторов) |
| Корпус | • Металл • Степень защиты IP40 |
| Установка | • На стену • На DIN-рейку |
| Производительность | |
| Коммутационная матрица | • 24 Гбит/с |
| Скорость перенаправления 64-байтных пакетов | • 17,85 Mpps |
| Буфер пакетов | • 512 КБ |
| Метод коммутации | • Store-and-forward |
| Таблица MAC-адресов | • 8К записей |
| Jumbo-фрейм | • 9 216 байт |
| Программное обеспечение | |
| Функции уровня 2 | • Управление потоком • Link Aggregation - Static - 802.3ad • Load Balance - src-mac - dst-mac - src-ip - dst-ip • Loopback Detection • ERPS • MRPP • ULPP • ULSM • Spanning Tree Protocol - 802.1D STP - 802.1w RSTP - 802.1s MSTP (64 instances) - Root Guard (Restriction) - BPDU Guard (Restriction) • LLDP • LLDP-MED • Зеркалирование портов - One-to-One - Many-to-One - Flow-based - CPU-based - Поддержка зеркалирования для входящего/ исходящего/ трафика в обоих направлениях - RSPAN |
| VLAN | • 802.1Q, 4094 VLAN • VLAN на основе портов • VLAN на основе MAC-адресов • VLAN на основе протоколов (802.1v) • VLAN на основе подсетей • Private VLAN • Фильтрация VLAN • Voice VLAN • GVRP • GMRP • Double VLAN (Q-in-Q) - Selective Q-in-Q - Flexible Q-in-Q • VLAN Translation • Multicast VLAN |
| Многоадресная рассылка уровня 2 | • IGMP Snooping - IGMP v1/v2/v3 - IGMP Snooping Fast Leave - IGMP Proxy • MLD Snooping - MLD v1/v2 • Multicast Source/Destination (DCSCM) |
| Функции уровня 3 | • Статические записи ARP • Gratuitous ARP • Статическая маршрутизация IPv4/IPv6 |
| QoS | • 802.1p • CoS на основе: - DSCP - VLAN ID - IP Precedence - IP ACL/ MAC ACL/ IPv6 ACL - Метки потока IPv6 • Обработка очередей - Strict Priority (SP) - Weighted Round Robin (WRR) - Weighted Deficit Round Robin (WDRR) • Управление полосой пропускания |
| Безопасность | • Port Security • Изоляция портов • Защита от шторма • Dynamic ARP Inspection • Предотвращение атак ARP Spoofing • Предотвращение ARP Scanning • ARP Guard • Предотвращение атак DoS • DHCP Snooping • DHCPv6 Snooping • IPv6 SAVI • Security RA • Защита CPU |
| AAA | • Аутентификация 802.1X: - Управление доступом на основе портов - Управление доступом на основе MAC-адресов • Guest VLAN • RADIUS-сервер с поддержкой протокола IPv6 • Аутентификация на основе RADIUS и TACACS+ |
| Списки управления доступом (ACL) | • ACL на основе: - VLAN - MAC-адреса - IPv4-адреса - DSCP - ToS - Номера TCP/UDP-порта - Содержимого пакета, определяемого пользователем • ACL по расписанию |
| OAM | • Диагностика кабеля • ULDP (Unidirectional Link Detection Protocol) • 802.3ah Ethernet Link OAM • 802.1ag Connectivity Fault Management (CFM) • Функция цифрового контроля параметров производительности трансивера DDM (Digital Diagnostics Monitoring) |
| Управление | • Web-интерфейс • CLI • Telnet • SSH • FTP • TFTP • Системный журнал • SNMP v1/v2c/v3 • SNMP Traps • SNTP • NTP • Резервное копирование/обновление программного обеспечения • Ping/Traceroute для IPv4/IPv6 • DHCP-сервер • DHCPv6-сервер • BootP/DHCP-клиент • DHCP Relay • DHCPv6 Relay • DHCP Option 82, 43, 60, 61, 67 • DNS-клиент для IPv4/IPv6 |
| Физические параметры | |
| Размеры устройства (Д x Ш x В) | • 145 x 109 x 62 мм |
| Вес устройства | • 0,88 кг |
| Размеры упаковки | • 23,4 x 19 x 8,6 см |
| Вес брутто | • 1,14 кг |
| Условия эксплуатации | |
| Рабочее напряжение | • 12-55 В DC |
| Ток потребления | • 0,9 А (макс.) |
| Макс. потребляемая мощность | • 9,08 Вт |
| Потребляемая мощность в режиме ожидания | • 4,13 Вт |
| MTBF (часы) | • Более 100 000 |
| Surge Protection | • до 4 кВ в обычном режиме • до 2 кВ в дифференциальном режиме |
| Защита от статического электричества (ESD) | • до 6 кВ при контактном разряде • до 8 кВ при воздушном разряде |
| Температура | • Рабочая: от -40 до 75 °C • Хранения: от -40 до 80 °C |
| Влажность | • При эксплуатации: от 5% до 95% без конденсата • При хранении: от 0% до 95% без конденсата |
| Комплектация | |
| Комплект поставки | • Коммутатор OI3112 • Консольный кабель с разъемом RJ-45 • Краткое руководство по установке |
| Совместимое оборудование | |
| Источники питания | • OI75WPSU • OI120WPSU • OI240WPSU |
