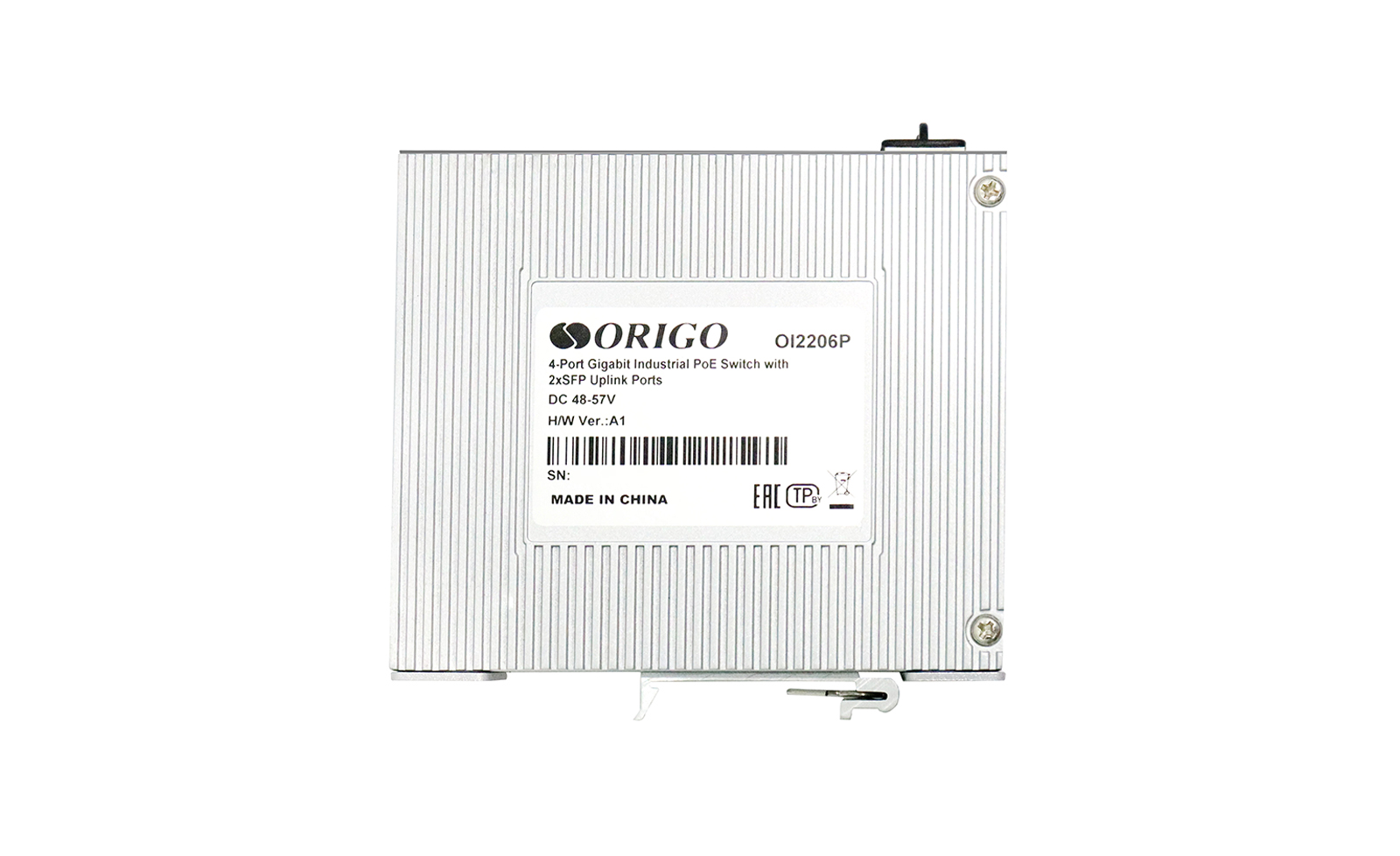

OI2206P – промышленный неуправляемый коммутатор с 4 гигабитными портами PoE+ и 2 портами SFP.
Коммутатор доступен в двух модификациях – c PoE-бюджетом 120 Вт и 60 Вт.
Коммутатор ORIGO OI2206P предназначен для построения гигабитных сетей передачи данных и организации питания энергоемкого PoE-оборудования на объектах с повышенными требованиями к условиям эксплуатации.
Коммутатор поддерживает стандарты IEEE 802.3af/at PoE с возможностью подачи питания до 30 Вт на порт. Для систем видеонаблюдения реализованы режимы VLAN и CCTV, позволяющие изолировать трафик PoE-портов и увеличить дальность передачи данных и питания до 250 м.
OI2206P работает в широком диапазоне температур от -40 до 75 °C и поддерживает подключение двух независимых источников питания постоянного тока с возможностью резервирования, например, OI75WPSU, OI120WPSU или OI240WPSU. Коммутатор устойчив к вибрации и воздействию электростатических разрядов до 8 кВ. Прочный металлический корпус с защитой IP40 и надежная конструкция без вентиляторов позволяют коммутатору стабильно работать в сложных промышленных условиях.
| Аппаратное обеспечение | |
| Процессор и память | • Процессор: RTL8370MBI • Оперативная память: 128MB • Flash-память: 32MB |
| Порты | • 4 порта 10/100/1000Base-T (RJ-45) с поддержкой PoE • 2 порта 1000Base-X SFP |
| Стандарты и функции | • IEEE 802.3 10Base-T • IEEE 802.3u 100Base-TX • IEEE 802.3ab 1000Base-T • IEEE 802.3z 1000Base-X • IEEE 802.3af PoE • IEEE 802.3at PoE • IEEE 802.3x (Управление потоком в режиме полного дуплекса) • IEEE 802.3az Energy-Efficient Ethernet • Автоматическое определение MDI/MDIX на всех медных портах |
| Индикаторы | • Power - Горит постоянно зеленым – питание включено - Не горит – питание выключено • Link/Act (для портов 1 – 6) - Горит постоянно зеленым – устройство подключено - Мигает зеленым – передача данных - Не горит – соединение не установлено • PoE (для портов 1 – 4) - Горит постоянно оранжевым – PoE-устройство подключено - Мигает оранжевым – ошибка подключения - Не горит – PoE-устройство не подключено |
| Режимы работы DIP-переключателей | • Стандартный режим (VLAN OFF, CCTV OFF) - Дальность передачи данных и питания – до 100 м - Скорость передачи данных – 10/100/1000 Мбит/с • VLAN ON - Изоляция трафика портов 1 – 4 • CCTV ON - Дальность передачи данных и питания – до 250 м - Скорость передачи данных – 10 Мбит/с - Изоляция трафика портов 1 – 4 • VLAN ON + CCTV ON - Дальность передачи данных и питания – до 250 м - Скорость передачи данных – 10 Мбит/с - Изоляция трафика отключена |
| Реле сигнализации | • Один релейный выход (сухие контакты) для оповещения о сбое питания коммутатора • Нагрузочная способность контактов реле: - 2А при 30V DC - 0,5А при 125V DC |
| Разъем питания | • DC: клеммный блок для подключения до двух независимых источников питания (от 48 до 57 В DC) |
| Система вентиляции | • Пассивная (без вентиляторов) |
| Корпус | • Металл • Степень защиты IP40 |
| Установка | • На стену • На DIN-рейку |
| Производительность | |
| Коммутационная матрица | • 12 Гбит/с |
| Скорость перенаправления 64-байтных пакетов | • 8,93 Mpps |
| Метод коммутации | • Store-and-forward |
| Таблица MAC-адресов | • 4К записей |
| Буфер пакетов | • 1,5 МБ |
| Jumbo-фрейм | • 9 216 байт |
| PoE | |
| Стандарт PoE | • IEEE 802.3af • IEEE 802.3at |
| Порты с поддержкой PoE | • Порты 1-4 |
| Макс. мощность на порт | • 30 Вт |
| Бюджет мощности PoE | • 120 Вт (OI2206P/120W) • 60 Вт (OI2206P/60W) |
| Физические параметры | |
| Размеры устройства (Д x Ш x В) | • 110 x 90 x 46 мм |
| Вес устройства | • 0,48 кг |
| Размеры упаковки | • 23,4 х 19 х 8,6 см |
| Вес брутто | • 0,66 кг |
| Условия эксплуатации | |
| Рабочее напряжение | • 48-57 В DC |
| Ток потребления | • OI2206P/120W - 2,9 А (макс.) • OI2206P/60W - 1,5 А (макс.) |
| Макс. потребляемая мощность | • OI2206P/120W - 125,54 Вт (функция PoE включена) - 5,19 Вт (функция PoE выключена) • OI2206P/60W - 69 Вт (функция PoE включена) - 5,19 Вт (функция PoE выключена) |
| Потребляемая мощность в режиме ожидания | • 1,2 Вт |
| MTBF (часы) | • Более 100 000 |
| Surge Protection | • До 4 кВ в обычном режиме • До 2 кВ в дифференциальном режиме |
| Защита от статического электричества (ESD) | • До 6 кВ при контактном разряде • До 8 кВ при воздушном разряде |
| Температура | • Рабочая: от -40 до 75 °C • Хранения: от -40 до 80 °C |
| Влажность | • При эксплуатации: от 5% до 95% без конденсата • При хранении: от 0% до 95% без конденсата |
| Комплектация | |
| Комплект поставки | • Коммутатор OI2206P • Краткое руководство по установке |
| Совместимое оборудование | |
| Источники питания | • OI240WPSU (для OI2206P/120W и OI2206P/60W) • OI120WPSU (для OI2206P/120W и OI2206P/60W) • OI75WPSU (для OI2206P/60W) |
