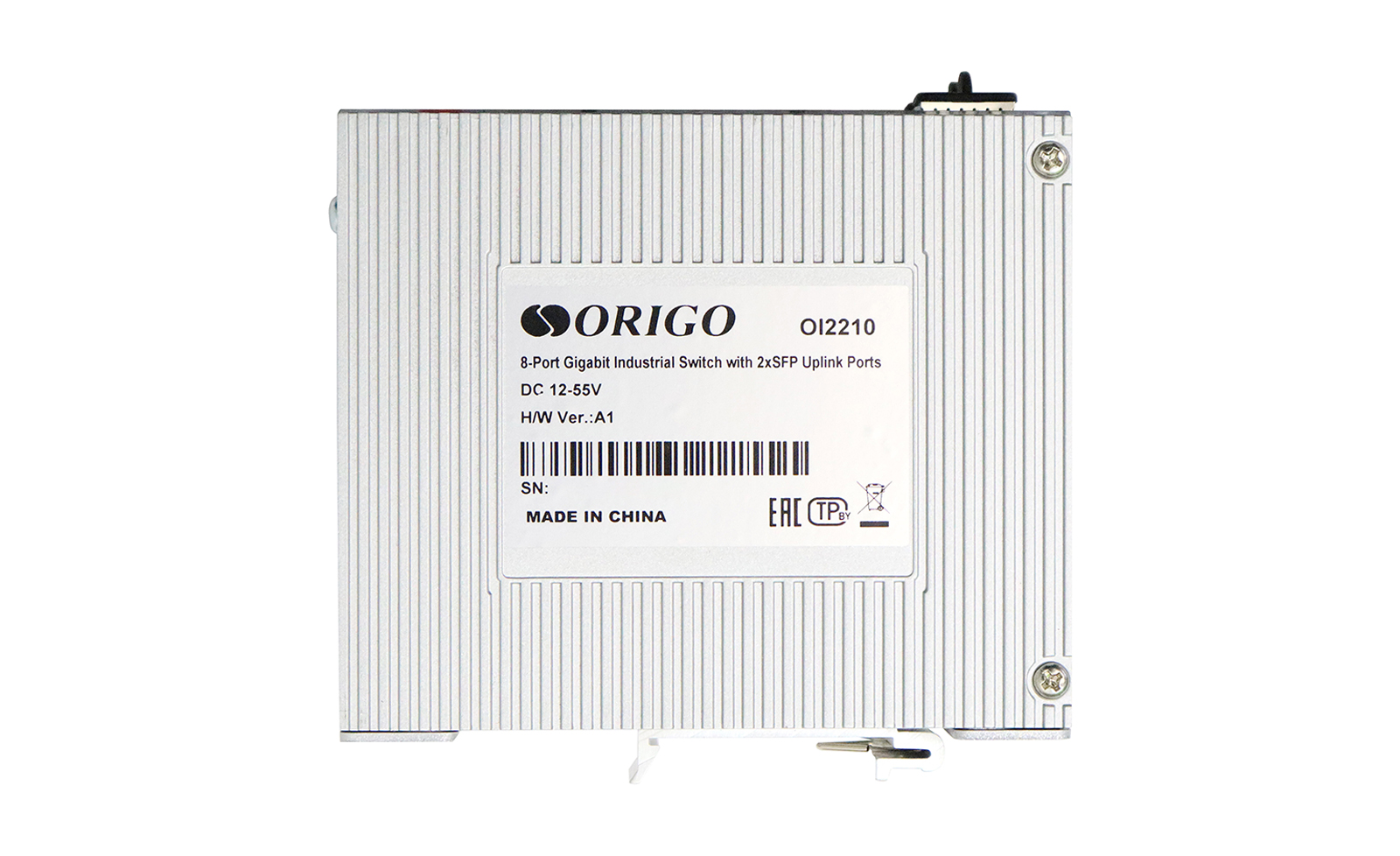

OI2210 – промышленный неуправляемый коммутатор с 8 гигабитными портами RJ-45 и 2 портами SFP.
Коммутатор ORIGO OI2210 предназначен для построения гигабитных сетей передачи данных на объектах с повышенными требованиями к условиям эксплуатации.
OI2210 работает в широком диапазоне температур от -40 до 75 °C и поддерживает подключение двух независимых источников питания постоянного тока с возможностью резервирования, например, OI75WPSU, OI120WPSU или OI240WPSU . Коммутатор устойчив к вибрации и воздействию электростатических разрядов до 8 кВ. Прочный металлический корпус с защитой IP40 и надежная конструкция без вентиляторов позволяют коммутатору стабильно работать в сложных промышленных условиях.
Для систем видеонаблюдения реализованы режимы VLAN и CCTV, позволяющие изолировать трафик подключенных устройств и увеличить дальность передачи данных до 250 м.
| Аппаратное обеспечение | |
| Процессор и память | • Процессор: RTL8370MBI • Оперативная память: 128 МБ • Flash-память: 32 МБ |
| Порты | • 8 портов 10/100/1000Base-T (RJ-45) • 2 порта 1000Base-X SFP |
| Стандарты и функции | • IEEE 802.3 10Base-T • IEEE 802.3u 100Base-TX • IEEE 802.3ab 1000Base-T • IEEE 802.3z 1000Base-X • IEEE 802.3x (Управление потоком в режиме полного дуплекса) • IEEE 802.3az Energy-Efficient Ethernet • Автоматическое определение MDI/MDIX на всех медных портах |
| Индикаторы | • Power - Горит – питание включено - Не горит – питание выключено • Link/Act (для портов 1 – 10) - Горит постоянно – устройство подключено - Мигает – передача данных - Не горит – соединение не установлено |
| Режимы работы DIP-переключателей | • Стандартный режим (VLAN OFF, CCTV OFF) - Дальность передачи данных – до 100 м - Скорость передачи данных – 10/100/1000 Мбит/с • VLAN ON - Изоляция трафика портов 1 – 8 • CCTV ON - Дальность передачи данных – до 250 м - Скорость передачи данных – 10 Мбит/с - Изоляция трафика портов 1 – 8 • VLAN ON + CCTV ON - Дальность передачи данных – до 250 м - Скорость передачи данных – 10 Мбит/с - Изоляция трафика отключена |
| Реле сигнализации | • Один релейный выход (сухие контакты) для оповещения о сбое питания коммутатора • Нагрузочная способность контактов реле: - 2А при 30V DC - 0,5А при 125V DC |
| Разъем питания | • DC: клеммный блок для подключения до двух независимых источников питания (от 12 до 55 В DC) |
| Система вентиляции | • Пассивная (без вентиляторов) |
| Корпус | • Металл • Степень защиты IP40 |
| Установка | • На стену • На DIN-рейку |
| Производительность | |
| Коммутационная матрица | • 20 Гбит/с |
| Скорость перенаправления 64-байтных пакетов | • 14,88 Mpps |
| Метод коммутации | • Store-and-forward |
| Таблица MAC-адресов | • 4К записей |
| Буфер пакетов | • 192 КБ |
| Jumbo-фрейм | • 9 216 байт |
| Физические параметры | |
| Размеры устройства (Д x Ш x В) | • 110 x 90 x 46 мм |
| Вес устройства | • 0,46 кг |
| Размеры упаковки | • 23,4 х 19 х 8,6 см |
| Вес брутто | • 0,64 кг |
| Условия эксплуатации | |
| Рабочее напряжение | • 12-55 В DC |
| Ток потребления | • 0,55 А (макс.) |
| Макс. потребляемая мощность | • 5,83 Вт |
| Потребляемая мощность в режиме ожидания | • 0,97 Вт |
| MTBF (часы) | • Более 100 000 |
| Surge Protection | • до 4 кВ в обычном режиме • до 2 кВ в дифференциальном режиме |
| Защита от статического электричества (ESD) | • до 6 кВ при контактном разряде • до 8 кВ при воздушном разряде |
| Температура | • Рабочая: от -40 до 75 °C • Хранения: от -40 до 80 °C |
| Влажность | • При эксплуатации: от 5% до 95% без конденсата • При хранении: от 0% до 95% без конденсата |
| Комплектация | |
| Комплект поставки | • Коммутатор OI2210 • Краткое руководство по установке |
| Совместимое оборудование | |
| Источники питания | • OI240WPSU • OI120WPSU • OI75WPSU |
