OS3254P – управляемый L3-коммутатор c 48 гигабитными портами PoE+ и 6 портами 10G SFP+.
Коммутатор доступен в двух модификациях – c PoE-бюджетом 880 Вт и 370 Вт.
Коммутатор ORIGO OS3254P рекомендован для построения и модернизации сетей предприятий среднего и крупного бизнеса, которым требуется современное гигабитное решение c высокой плотностью PoE-портов и 10G-аплинками для увеличения пропускной способности на уровне агрегации и организации удаленного питания камер видеонаблюдения, беспроводных точек доступа, IP-телефонов и прочего PoE-оборудования.
Коммутатор поддерживает стандарты IEEE 802.3аf/at PoE с возможностью подачи питания до 30 Вт на порт. Встроенная защита от статического электричества обеспечивает устойчивость PoE-портов к наведенному напряжению и снижает вероятность выхода из строя коммутатора и подключенного к нему оборудования при грозовых разрядах.
Функциональные возможности коммутатора включают поддержку динамической маршрутизации BGP, OSPF и RIP, управление качеством обслуживания (QoS), расширенные функции безопасности и VLAN. Для повышения производительности и отказоустойчивости коммутатор поддерживает агрегирование каналов связи (LACP), обнаружение петель LoopBack Detection, резервирование соединений с помощью протоколов STP/RSTP/MSTP и технологию ERPS, обеспечивающую быстрое восстановление связи при отказе одной из линий в кольце. Поддержка OAM-функционала упрощает мониторинг и устранение неисправностей в сети Ethernet.
| Аппаратное обеспечение | |
| Процессор и память | • Процессор: RTL9311 • Оперативная память: 512 МБ • Flash-память: 32 МБ |
| Порты | • 48 портов 10/100/1000Base-T (RJ-45) с поддержкой PoE • 6 портов 10GBase-X SFP+ • Консольный порт с разъемом RJ-45 |
| Стандарты и функции | • IEEE 802.3 10Base-T • IEEE 802.3u 100Base-TX • IEEE 802.3ab 1000Base-T • IEEE 802.3z 1000Base-X • IEEE 802.3ae 10GBase-X • IEEE 802.3af PoE • IEEE 802.3at PoE • IEEE 802.3x (Управление потоком в режиме полного дуплекса) • IEEE 802.3az Energy-Efficient Ethernet • Автоматическое определение MDI/MDIX на всех медных портах |
| PWR | • Power - Горит – питание включено - Не горит – питание выключено • Link/Act (для портов 1 – 54) - Горит постоянно – устройство подключено - Мигает – передача данных - Не горит – соединение не установлено • PoE (для портов 1 – 48) - Горит постоянно – PoE-устройство подключено - Не горит – PoE-устройство не подключено • SYS - Мигает – коммутатор работает корректно - Не горит – коммутатор загружается или произошел сбой |
| Кнопки | • Reset |

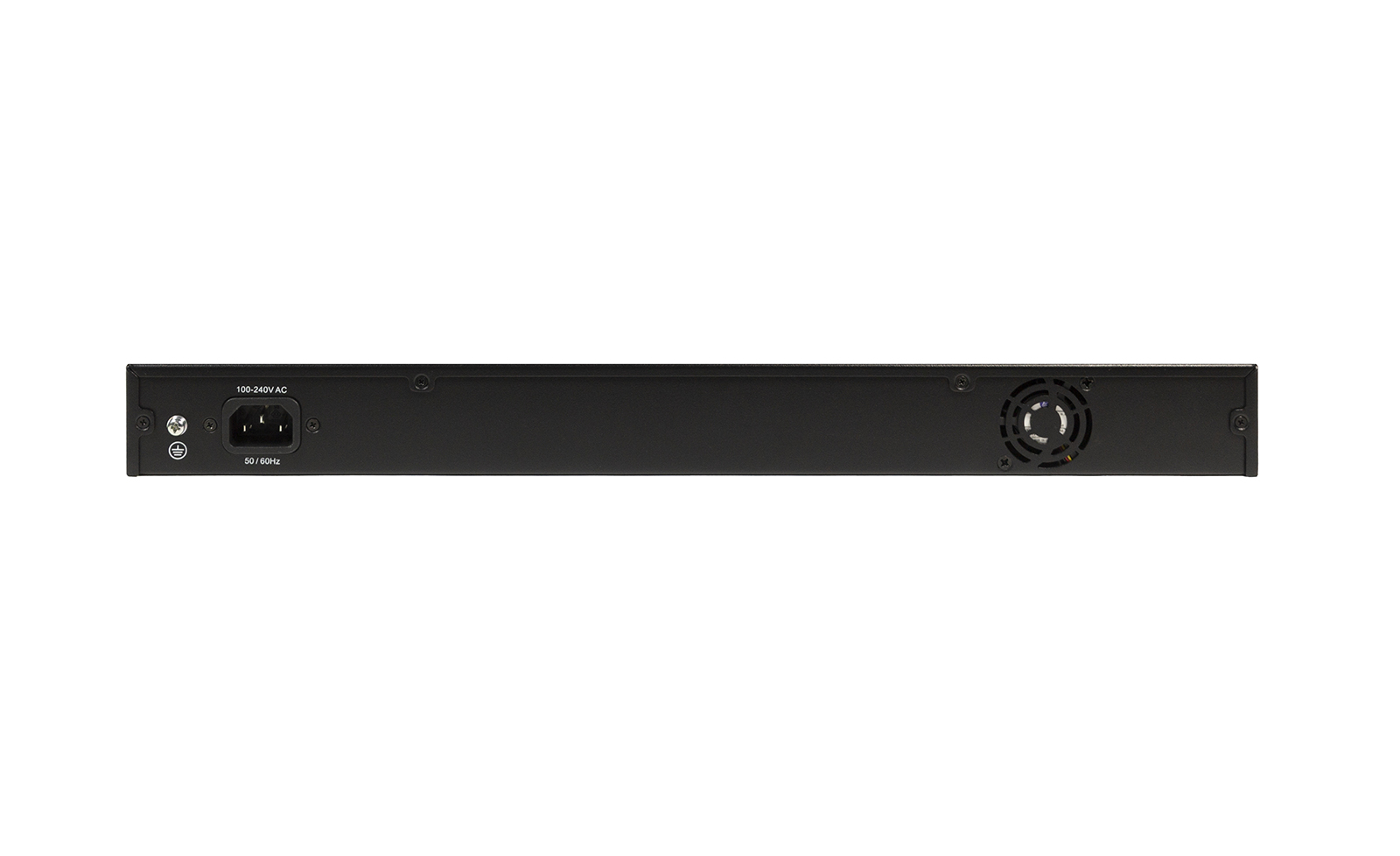

| Питание | • Разъем для подключения питания (переменный ток) |
| Система вентиляции | • 5 вентиляторов |
| Корпус | • Металл |
| Установка | • На стол • В 19” стойку |
Производительность | |
| Коммутационная матрица | • 216 Гбит/с |
| Скорость перенаправления 64-байтных пакетов | • 160,71 Mpps |
| Буфер пакетов | • 2 МБ |
| Метод коммутации | • Store-and-forward |
| Таблица MAC-адресов | • 32К записей |
| Jumbo-фрейм | • 12 КБ |
| PoE | |
| Стандарты PoE | • IEEE 802.3af • IEEE 802.3at |
| Порты с поддержкой PoE | • Порты 1-48 |
| Макс. мощность на порт | • 30 Вт |
| Бюджет мощности PoE | • 880 Вт (OS3254P/880W/A1A, OS3254P/800W/A1A) • 370 Вт (OS3254P/370W/A1A) |
| Управление и мониторинг | • PoE по расписанию: выключение/включение портов с поддержкой PoE по расписанию • PD Alive: мониторинг и автоматическая перезагрузка питаемых по PoE устройств в случае их зависания |
| Программное обеспечение | |
| Функции уровня 2 | • Управление потоком • Link Aggregation - Static - 802.3ad • Load Balance - src-mac - dst-mac - src-ip - dst-ip • Loopback Detection • ERPS • MRPP • ULPP • ULSM • Spanning Tree Protocol - 802.1D STP - 802.1w RSTP - 802.1s MSTP (64 instances) - Root Guard (Restriction) - BPDU Guard (Restriction) • LLDP • LLDP-MED • Зеркалирование портов - One-to-One - Many-to-One - Flow-based - CPU-based - Поддержка зеркалирования для входящего /исходящего/ трафика в обоих направлениях - RSPAN |
| VLAN | • 802.1Q, 4094 VLAN • VLAN на основе портов • VLAN на основе MAC-адресов • VLAN на основе протоколов (802.1v) • VLAN на основе подсетей • Private VLAN • Фильтрация VLAN • Voice VLAN • GVRP • GMRP • Double VLAN (Q-in-Q) - Selective Q-in-Q - Port-based Q-in-Q • VLAN Translation • Multicast VLAN |
| Многоадресная рассылка уровня 2 | • IGMP Snooping - IGMP v1/v2/v3 - IGMP Snooping Fast Leave - IGMP Proxy - IGMP Authentication (RADIUS) • MLD Snooping - MLD v1/v2 • Multicast Source/Destination (DCSCM) |
| Функции уровня 3 | • Статические записи ARP • Gratuitous ARP • Статическая маршрутизация IPv4/IPv6 • RIPv1/v2 • OSPFv2 • BGPv4 |
| QoS | • 802.1p • CoS на основе: - DSCP - VLAN ID - IP Precedence - IP ACL/ MAC ACL/ IPv6 ACL - Метки потока IPv6 • Обработка очередей - Strict Priority (SP) - Weighted Round Robin (WRR) - Weighted Deficit Round Robin (WDRR) • Управление полосой пропускания |
| Безопасность | • Port Security • Изоляция портов • Защита от шторма • Dynamic ARP Inspection • Предотвращение атак ARP Spoofing • Предотвращение ARP Scanning • ARP Guard • Предотвращение атак DoS • DHCP Snooping • DHCPv6 Snooping • IPv6 SAVI • Security RA • Защита CPU |
| AAA | • Аутентификация 802.1X: - Управление доступом на основе портов - Управление доступом на основе MAC-адресов • Guest VLAN • RADIUS-сервер с поддержкой протокола IPv6 • Аутентификация на основе RADIUS и TACACS+ |
| Списки управления доступом (ACL) | • ACL на основе: - VLAN - MAC-адреса - IPv4-адреса - DSCP - ToS - Номера TCP/UDP-порта - Содержимого пакета, определяемого пользователем • ACL по расписанию |
| OAM | • Диагностика кабеля • ULDP (Unidirectional Link Detection Protocol) • 802.3ah Ethernet Link OAM • 802.1ag Connectivity Fault Management (CFM) • Функция цифрового контроля параметров производительности трансивера DDM (Digital Diagnostics Monitoring) • Watchdog |
| Управление | • Web-интерфейс • CLI • Telnet • SSH • FTP • TFTP • Системный журнал • SNMP v1/v2c/v3 • SNMP Traps • SNTP • NTP • Резервное копирование/обновление программного обеспечения • Ping/Traceroute для IPv4/IPv6 • DHCP-сервер • DHCPv6-сервер • BootP/DHCP-клиент • DHCP Relay • DHCPv6 Relay • DHCP Option 82, 43, 60, 61, 67 • DNS-клиент для IPv4/IPv6 |
| Физические параметры | |
| Размеры устройства (Д x Ш x В) | • 440 x 330 x 44 мм |
| Вес устройства | • 5,38 кг |
| Размеры упаковки | • 49,5 x 41,5 x 7,2 см |
| Вес брутто | • 6,1 кг |
| Условия эксплуатации | |
| Питание | • 100-240 В переменного тока, 50/60 Гц |
| Макс. потребляемая мощность | • OS3254P/880W: 1021 Вт |
| Surge Protection | • До 4 кВ в обычном режиме • До 2 кВ в дифференциальном режиме |
| Защита от статического электричества (ESD) | • До 6 кВ при контактном разряде • До 8 кВ при воздушном разряде |
| Температура | • Рабочая: от 0 до 40 °C • Хранения: от -40 до 70 °C |
| Влажность | • При эксплуатации: от 10% до 90% без конденсата • При хранении: от 5% до 90% без конденсата |
| Комплектация | |
| Комплект поставки | • Коммутатор OS3254P • Кабель питания • Консольный кабель с разъемом RJ-45 • Комплект для установки в 19-дюймовую стойку • Краткое руководство по установке |
| Дополнительное оборудование | |
| Пассивные кабели 10G SFP+ | • OFM-CB100S • OFM-CB300S |
