OS6112F – 10-гигабитный управляемый L3 коммутатор c 12 портами SFP+.
Коммутатор ORIGO OS6112F представляет собой высокопроизводительное и надежное в эксплуатации решение для применения на уровне агрегации корпоративных сетей и организации высокоскоростной коммутации между серверами в дата-центрах.
Функциональные возможности коммутатора включают поддержку динамической маршрутизации RIP, OSPF и BGP, расширенные функции обеспечения безопасности, управления качеством обслуживания (QoS) и VLAN. Для повышения производительности и отказоустойчивости коммутатор поддерживает агрегирование каналов связи (LACP), резервирование соединений с помощью протоколов STP/RSTP/MSTP и технологию ERPS, обеспечивающую быстрое восстановление связи при отказе одной из линий в кольце.
Управление осуществляется с помощью интерфейса командной строки (CLI), протокола SNMP и Web-интерфейса.
| Аппаратное обеспечение | |
| Процессор и память | • Процессор: RTL9313 • Оперативная память: 512 МБ • Flash-память: 32 МБ |
| Порты | • 12 портов 10GBase-X SFP+ • Консольный порт с разъемом RJ-45 |
| Стандарты и функции | • IEEE 802.3z 1000Base-X • IEEE 802.3ae 10GBase-X |
| Индикаторы | • PWR - Горит – питание включено - Не горит – питание выключено • Link/ACT (на портах 1 – 12) - Горит постоянно – устройство подключено - Мигает – передача данных - Не горит – соединение не установлено • SYS - Мигает – коммутатор работает корректно - Не горит – коммутатор загружается или произошел сбой |

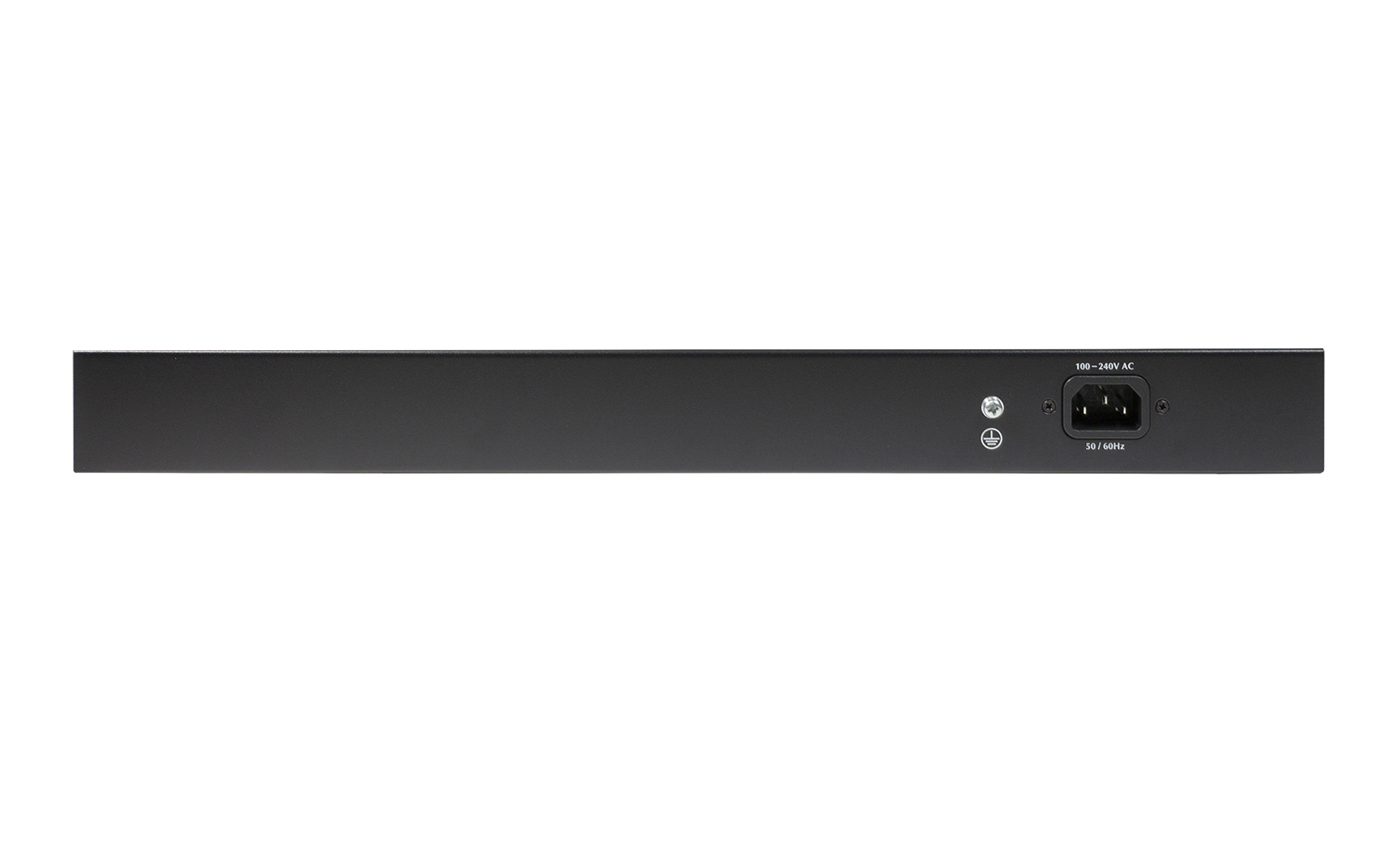

| Питание | • Разъем для подключения питания (переменный ток) |
| Система вентиляции | • 2 вентилятора |
| Корпус | • Металл |
| Установка | • На стол • В 19” стойку |
| Производительность | |
| Коммутационная матрица | • 240 Гбит/с |
| Скорость перенаправления 64-байтных пакетов | • 178,56 Mpps |
| Буфер пакетов | • 2 МБ |
| Метод коммутации | • Store-and-forward |
| Таблица MAC-адресов | • 32К записей |
| Jumbo-фрейм | • 12 КБ |
| Программное обеспечение | |
| Функции уровня 2 | • Управление потоком • Link Aggregation - Static - 802.3ad • Load Balance - src-mac - dst-mac - src-ip - dst-ip • Loopback Detection • ERPS • MRPP • ULPP • ULSM • Spanning Tree Protocol - 802.1D STP - 802.1w RSTP - 802.1s MSTP (64 instances) - Root Guard (Restriction) - BPDU Guard (Restriction) • LLDP • LLDP-MED • Зеркалирование портов - One-to-One - Many-to-One - Flow-based - CPU-based - Поддержка зеркалирования для входящего/ исходящего/ трафика в обоих направлениях - RSPAN |
| VLAN | • Группы VLAN: макс. 4K • 802.1Q • VLAN на основе портов • VLAN на основе MAC-адресов • VLAN на основе протоколов (802.1v) • VLAN на основе подсетей • Private VLAN • Фильтрация VLAN • Voice VLAN • GVRP • GMRP • Double VLAN (Q-in-Q) - Selective Q-in-Q - Flexible Q-in-Q • VLAN Translation • Multicast VLAN |
| Многоадресная рассылка уровня 2 | • IGMP Snooping - IGMP v1/v2/v3 - IGMP Snooping Fast Leave - IGMP Proxy - IGMP Authentication (RADIUS) • MLD Snooping - MLD v1/v2 • Multicast Source/Destination (DCSCM) |
| Функции уровня 3 | • Статические записи ARP • Gratuitous ARP • Статическая маршрутизация IPv4/IPv6 • RIPv1/v2 • OSPFv2 • BGPv4 (доступно в ПО версии V300SP10231114) |
| QoS | • 802.1p • CoS на основе: - DSCP - VLAN ID - IP Precedence - IP ACL/ MAC ACL/ IPv6 ACL - Метки потока IPv6 • Обработка очередей - Strict Priority (SP) - Weighted Round Robin (WRR) - Weighted Deficit Round Robin (WDRR) • Управление полосой пропускания |
| Списки управления доступом (ACL) | • ACL на основе: - VLAN - MAC-адреса - IPv4-адреса - DSCP - ToS - Номера TCP/UDP-порта - Содержимого пакета, определяемого пользователем • ACL по расписанию |
| Безопасность | • Port Security • Изоляция портов • Защита от шторма • Dynamic ARP Inspection • Предотвращение атак ARP Spoofing • Предотвращение ARP Scanning • ARP Guard • Предотвращение атак DoS • DHCP Snooping • DHCPv6 Snooping • IPv6 SAVI • Security RA • Защита CPU |
| AAA | • Аутентификация 802.1X: - Управление доступом на основе портов - Управление доступом на основе MAC-адресов • Guest VLAN • RADIUS-сервер с поддержкой протокола IPv6 • Аутентификация на основе RADIUS и TACACS+ |
| Списки управления доступом (ACL) | • ACL на основе: - VLAN - MAC-адреса - IPv4-адреса - DSCP - ToS - Номера TCP/UDP-порта - Содержимого пакета, определяемого пользователем • ACL по расписанию |
| OAM | • Диагностика кабеля • ULDP (Unidirectional Link Detection Protocol) • 802.3ah Ethernet Link OAM • 802.1ag Connectivity Fault Management (CFM) • Функция цифрового контроля параметров производительности трансивера DDM (Digital Diagnostics Monitoring) |
| Управление | • Web-интерфейс • CLI • Telnet • SSH • FTP • TFTP • Системный журнал • SNMP v1/v2c/v3 • SNMP Traps • SNTP • NTP • Резервное копирование/обновление программного обеспечения • Ping/Traceroute для IPv4/IPv6 • DHCP-сервер • DHCPv6-сервер • BootP/DHCP-клиент • DHCP Relay • DHCPv6 Relay • DHCP Option 82, 43, 60, 61, 67 • DNS-клиент для IPv4/IPv6 |
| Физические параметры | |
| Размеры устройства (Д x Ш x В) | • 440 x 207 x 44 мм |
| Вес устройства | • 2,66 кг |
| Размеры упаковки | • 49,7 х 31,8 х 7,3 см |
| Вес брутто | • 3,28 кг |
| Условия эксплуатации | |
| Питание | • 100-240 В переменного тока, 50/60 Гц |
| Макс. потребляемая мощность | • 27,3 Вт |
| MTBF (часы) | • Более 50 000 |
| Температура | • Рабочая: от 0 до 40 °C • Хранения: от -40 до 70 °C |
| Влажность | • При эксплуатации: от 10% до 90% без конденсата • При хранении: от 5% до 90% без конденсата |
| Комплектация | |
| Комплект поставки | Коммутатор OS6112F Кабель питания Консольный кабель с разъемом RJ-45 Комплект для установки в 19-дюймовую стойку Краткое руководство по установке |
