OS6226
OS6226
OS6226 – управляемый L3-коммутатор c 24 портами 10G SFP+ и 2 портами 100G QSFP28.
Коммутатор ORIGO OS6226 рекомендован для организации высокоскоростной коммутации между серверами в дата-центрах и построения уровней ядра и старшей агрегации в корпоративных сетях и сетях операторов связи.

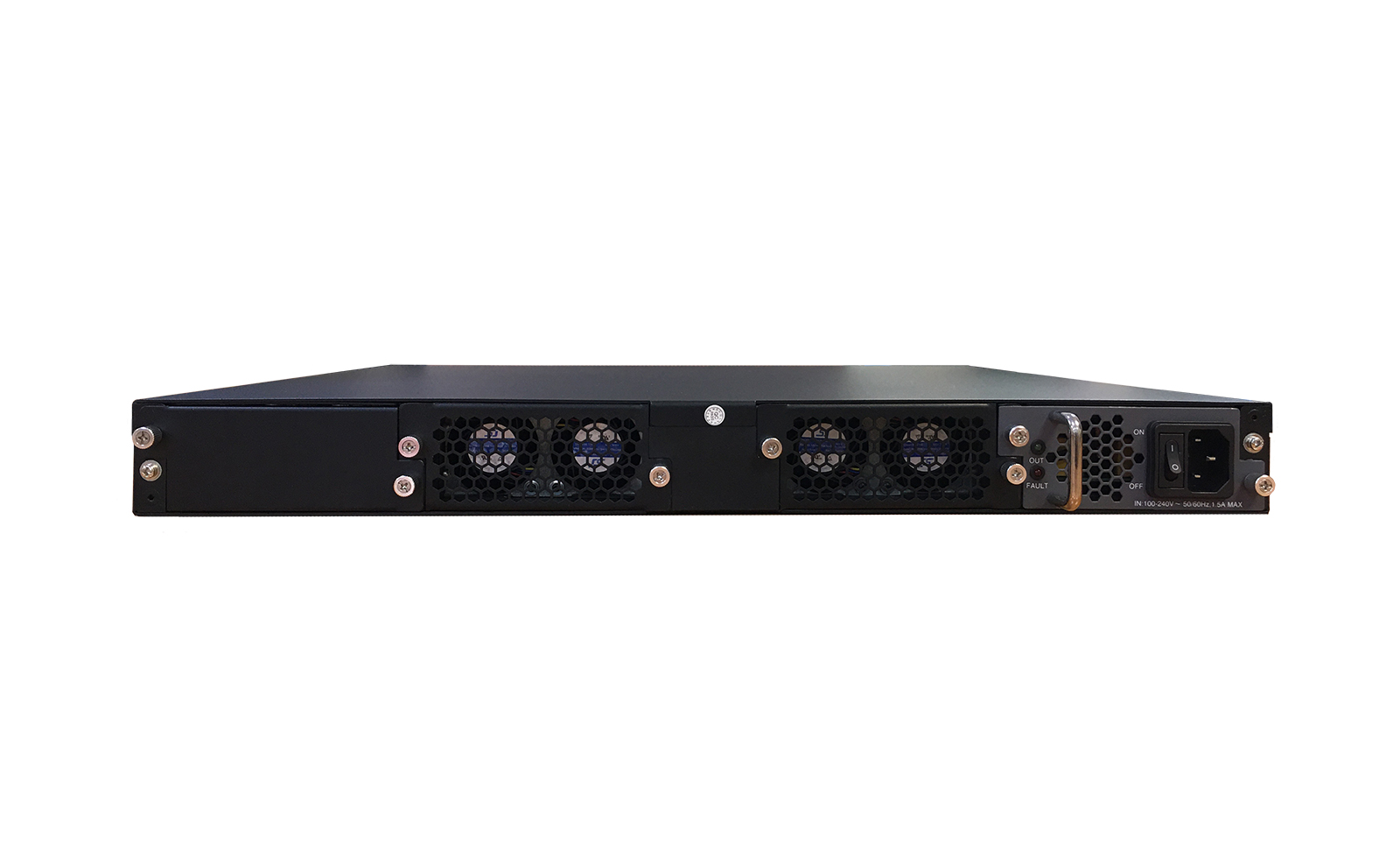

OS6226 оснащен двумя модулями вентиляторов с направлением воздушного потока front-to-back и автоматической регулировкой скорости вращения, что позволяет поддерживать стабильную работу устройства в условиях высокой нагрузки. Для большей отказоустойчивости поддерживается установка резервного модуля питания.
Функциональные возможности коммутатора включают поддержку протоколов маршрутизации RIP, OSPF, BGP, PIM, расширенные функции обеспечения безопасности, управления качеством обслуживания (QoS) и VLAN. Для повышения производительности и отказоустойчивости коммутатор поддерживает агрегирование каналов связи (LACP), резервирование соединений с помощью протоколов STP/RSTP/MSTP и технологию ERPS, обеспечивающую быстрое восстановление связи при отказе одной из линий в кольце.
Управление осуществляется с помощью интерфейса командной строки (CLI), протокола SNMP и Web-интерфейса.
| Аппаратное обеспечение | |
| Процессор и память | • Процессор: CTC7132, ARM A53 1,2 ГГц • Оперативная память: 2 ГБ • Flash-память: 8 ГБ, eMMC |
| Порты | • 24 порта 10GBase-X SFP+ • 2 порта 100GBase-X QSFP28 • Порт USB 2.0 • Консольный порт с разъемом RJ-45 • Порт 10/100/1000Base-T для удаленного управления |
| Стандарты и функции | • IEEE 802.3ae 10GBase-X • IEEE 802.3ba 40GBase-X • IEEE 802.3ba 100GBase-X • IEEE 802.3 10Base-T • IEEE 802.3u 100Base-TX • IEEE 802.3ab 1000Base-T |
| Индикаторы | • PW1/PW2 - Горит – питание включено - Не горит – питание выключено • Link/ACT (на портах 1 – 24) - Горит постоянно – устройство подключено - Мигает – передача данных - Не горит – соединение не установлено • SYS - Мигает – коммутатор работает корректно - Не горит – коммутатор загружается или произошел сбой • FA1/2 (состояние модулей вентиляторов) • ETH (состояние порта для удаленного управления) |
| Питание | • 1 источник питания AC • Слот для установки резервного источника питания |
| Система вентиляции | • 4 вентилятора (по 2 вентилятора в одном слоте) |
| Корпус | • Металл |
| Установка | • В 19” стойку |
| Производительность | |
| Коммутационная матрица | • 880 Гбит/с |
| Скорость перенаправления 64-байтных пакетов | • 540 Mpps |
| Метод коммутации | • Store-and-Forward |
| Таблица MAC-адресов | • 32K записей |
| Jumbo-фрейм | • 9 600 байт |
| Программное обеспечение | |
| Функции уровня 2 | • Управление потоком • Зеркалирование портов - One-to-one - Many-to-one - CPU-based - Поддержка зеркалирования для входящего / исходящего / трафика в обоих направлениях • Link Aggregation - Static - 802.3ad • Loopback Detection • ERPS • Spanning Tree Protocol - 802.1d STP - 802.1w RSTP - 802.1s MSTP - Root Guard (Restriction) - BPDU Guard (Restriction) • PVST • Rapid PVST • Зеркалирование портов |
| VLAN | • 802.1Q, 4094 VLAN • VLAN на основе портов • VLAN на основе MAC-адресов • VLAN на основе подсетей • Private VLAN • GVRP • Double VLAN (Q-in-Q) • VLAN Trunking • VLAN Translation • Multicast VLAN |
| Многоадресная рассылка уровня 2 | • IGMP Snooping - IGMP v1/v2c/v3 - Поддержка до 2K групп - IGMP Snooping Fast Leave - IGMP Proxy • MLD Snooping - MLD v1/v2 • MVR |
| Функции уровня 3 | • Макс. кол-во IP-интерфейсов: 128 • Макс. 12K записей ARP • Статическая маршрутизация - 16K маршрутов IPv4 - 4K маршрутов IPv6 • RIPv1/v2 • RIPng • OSPFv2/v3 • BGPv4/v4+ • Equal-Cost Multi-Path Route (ECMP) • Graceful Restart (GR) для OSPF • BFD (Bidirectional Forwarding Detection) для OSPF • PBR (Policy-based Route) • ARP Proxy • VRRP • IPv6 Neighbor Discovery (ND) |
| Многоадресная рассылка уровня 3 | • PIM-SM • PIM-DM |
| QoS | • 802.1p • 8 очередей на порт • CoS на основе: - DSCP - Очередей приоритетов 802.1p • Обработка очередей - Strict Priority (SP) - Weighted Round Robin (WRR) - Strict + WRR |
| Безопасность | • Изоляция портов • Предотвращение атак ARP Spoofing • IP Source Guard • IP-MAC-Port Binding (IMPB) • Защита от широковещательного/многоадресного/одноадресного шторма • Предотвращение атак DoS • DHCP Snooping |
| AAA | • Аутентификация 802.1X: - Управление доступом на основе MAC-адресов • Аутентификация на основе RADIUS и TACACS+ |
| Списки управления доступом (ACL) | • ACL на уровнях L2/L3/L4 • Management ACL • Макс. кол-во записей ACL: - Входящих: 4K - Исходящих: 1.5K • ACL по расписанию • Поддержка IPv6 |
| OAM | • 802.3ah Ethernet Link OAM |
| Управление | • Web-интерфейс • CLI • Telnet • SSHv2 • Zero-Touch Provisioning (ZTP) • FTP • TFTP • Системный журнал • SNMP v1/v2c/v3 • RMON • Ping/Traceroute • DHCP-сервер • DHCP Relay • DHCP Option 82 • sFlow |
| Физические параметры | |
| Размеры устройства (Д x Ш x В) | • 440 x 390 x 44 мм |
| Вес устройства | • 6,24 кг |
| Условия эксплуатации | |
| Питание | • 100-240 В переменного тока, 50/60 Гц |
| Макс. потребляемая мощность | • 75 Вт |
| Потребляемая мощность в режиме ожидания | • 25 Вт |
| MTBF (часы) | • 100 000 |
| Температура | • Рабочая: от 0 до 45 °C • Хранения: от -25 до 70 °C |
| Влажность | • При эксплуатации: от 10% до 90% без конденсата • При хранении: от 5% до 95% без конденсата |
| Комплектация | |
| Комплект поставки | • Коммутатор OS6226 • Кабель питания • Консольный кабель с разъемом RJ-45 • Провод заземления • Комплект для установки в 19-дюймовую стойку • Краткое руководство по установке |
